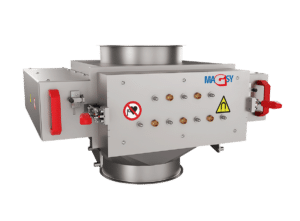

Aufbau und Reinigungsprinzip des Magnetabscheider mit ausziehbaren Magnetrosten
Wichtige Teile des Magnetabscheider mit ausziehbaren Magnetrosten
Ausziehbare magnetische Roste:
Die Konstruktion ermöglicht ein einfaches Herausschieben der Roste und damit einen bequemen Zugang für Reinigung und Wartung. Dieses System minimiert die Ausfallzeiten und erhöht die betriebliche Effizienz.
Leistungsstarke Neodym-Magnete:
Der Abscheider ist mit starken Neodym-Magneten ausgestattet, die selbst feinste ferromagnetische Verunreinigungen aus dem Materialstrom effektiv auffangen.
Solide Konstruktion aus rostfreiem Stahl:
Die komplett aus Edelstahl gefertigte Konstruktion garantiert eine hohe Widerstandsfähigkeit, eine lange Lebensdauer und einen zuverlässigen Betrieb auch unter rauen Industriebedingungen.
Modellreihe
Magnetabscheider mit ausziehbaren Magnetrosten – MSV-EKO
Wir benötigten einen atypischen Separator für einen engen Raum in einer Produktionslinie. Ein anderes Unternehmen sagte uns, dass dieser nicht funktionieren würde. MAGSY hat ihn entworfen, hergestellt und geliefert. Er funktioniert einwandfrei.
Beim Bau einer neuen Glasrecyclinganlage benötigten wir eine Lösung zur Trennung von Metallteilen. Wir haben mehrere Unternehmen kontaktiert, aber MAGSY hat uns mit seinem Ansatz überzeugt. Sie schickten uns einen Techniker, der persönlich alles plante und eine speziell auf unseren Betrieb zugeschnittene Lösung entwickelte. Heute läuft der Separator einwandfrei und hat uns enorme Kosten für die Wartung der Maschinen erspart. Außerdem schätze ich, dass sie uns auch nach der Lieferung nicht im Stich gelassen haben – die regelmäßige Wartung funktioniert hervorragend.
Unsere alte Lösung war unpraktisch. Der MAGSY-Separator hat uns gerettet – einfache Installation, sofortige Wirkung. Kollegen begeistert, Arbeit erleichtert.
Eines Nachmittags war die Linie erneut durch Metallabfälle verstopft. Ein Kollege empfahl mir MAGSY. Ich bestellte es und innerhalb eines Monats wurde der Separator für uns hergestellt. Die Inbetriebnahme war einfach und die Erleichterung trat sofort ein – keine verstopften Förderbänder und keine manuelle Reinigung. Eine wirklich praktische Lösung.“
Dieser Magnetabscheider wurde für die Abscheidung ferromagnetischer Verunreinigungen aus trockenem Schüttgut, wie es z.B. in der Lebensmittel-, Chemie- oder Rohstoffindustrie vorkommt und das aus dem Tankwagen mit Druckluft entladen wird, entwickelt.
Diese Magnetabscheidertypen eignen sich besonders für die Abscheidung ferromagnetischer Verunreinigungen aus freifallenden Schüttgütern mit guten Rieseleigenschaften. Den Grundbestandteil dieses Abscheiders bilden sog. herausziehbare Magnetroste, an denen die ferromagnetischen Verunreinigungen aufgefangen werden.
Konstruktion des herausziehbaren Magnetabscheiders
Der Magnetabscheider ist mit Dauermagneten bestückt. Entweder werden Ferrit- oder Neodym-Magnete (NdFeB) auf Basis seltener Erden verwendet, womit man vielfach höhere magnetische Induktion (Magnetkraft) erreicht. Roste, die mit diesen Magneten bestückt sind, können sogar schwach magnetische Verunreinigungen auffangen.
Die Magnetroste werden überwiegend paarweise in eine Schrankkonstruktion nach den von Ihnen gewünschten Maßen installiert. Die beiden übereinander angebrachten Magnetroste sind versetzt positioniert, wobei der obere Magnetrost ein Magnetrohr weniger hat. Aufgrund dieser Versetzung kommt das Schüttgut besser in Kontakt mit den Magnetrohren. Diese Art der Abscheidung ist sehr effektiv.
Die Magnetroste können aber auch eigenständig z.B. in einen Einfülltrichter eingebaut werden. In diesem Falle werden die Magnetroste mit sog. Verteilungsabdeckungen versehen, die immer über den Magnetrohren mittig montiert sind, damit das Schüttgut gleichmäßig über die Rohre verteilt wird.
Herausziehbarer Magnetabscheider – UP (MSV UP) - Magnetroste
Im Vergleich zum vorangegangenen Typ verfügt dieser Magnetabscheider über mehrere wesentliche Vorteile und Verbesserungen:
die Magnete sind mit dem Abscheidergehäuse fest verbunden, so dass während der Reinigungsarbeiten keine Verletzungsgefahr, verursacht durch plötzliche Anziehung der Magnete z.B. an eine Metallkonstruktion, droht.
dadurch wird auch das Risiko einer Beschädigung der Magnete verringert
einfachere Reinigung
bessere Arbeitssicherheit
während der Reinigung kommen die Metallverunreinigungen nicht mit den Magneten in Berührung
eine Reinigungsvorrichtung wird nicht benötigt
beschädigte Magnetrohre können mühelos ausgetauscht werden
Reinigung des Magnetabscheiders MSV UP
Austausch der rostfreien Deckrohre
Magnetrost STEFF (Gittermagnet)
Der Hauptgrund für die Herstellung dieses neuen Magnetrostes war die Erhöhung des Sicherheits- und Gesundheitsschutzes am Arbeitsplatz. Die Magnetkerne sind Bestandteil der rostfreien Deckrohre und der ganze Magnetrost bildet beim Herausziehen eine Einheit.
Ein weiterer Grund war die SenkungdesRisikos einer Beschädigung der Magnetroste. Bei Verwendung der STEFF-Magnetroste und einer entsprechenden Reinigungsvorrichtung droht keine Verunreinigung der Magnetkerne.
Reinigung des Magnetrostes
Die STEFF-Magnetroste werden herkömmlich gereinigt. Die Magnetkerne werden aus den rostfreien Deckrohren herausgezogen und die aufgefangenen Metallverunrei-nigungen fallen danach selbstständig ab oder eine spezielle Reinigungsvorrichtung wird verwendet. Die Reinigung ist einfach, sehr schnell und verhindert eine Beschädigung der Magnetkerne.

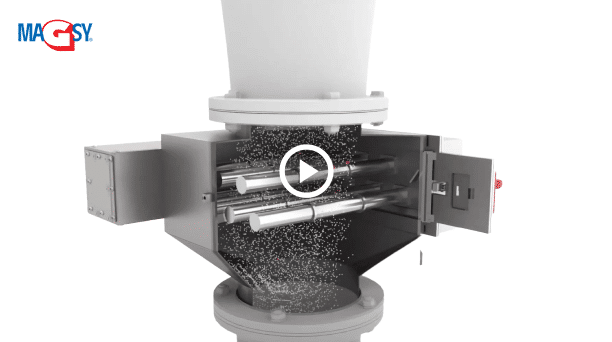

Reinigungsprozess - Animation
Reinigungsanlage
Für die herausziehbaren Magnetabscheider können wir eine spezielle Reinigungsvorrichtung, angefertigt nach Maß für den jeweiligen Magnetabscheider, anbieten. Diese Reinigungsvorrichtung vereinfacht die Handhabung mit den Magnetrosten und schützt vor allem die Magnetkerne vor Verunreinigungen.
Anleitung zur Gitterreinigung
Bereitschaftsmagnetabscheider für trockene Schüttgüter (PMS)
Wenn Sie nur hin und wieder eine kleinere Menge Schüttguts mit der Hand umzuschütten haben, dann ist für Sie dieser Ständer geeignet. In Verbindung mit einem Trichtermagneten kann ein einfacher und preiswerter Abscheider für trockenes Schüttgut gebildet werden.
Gebrauchsanweisung
klemmen Sie zuerst einen Plastiksack unter den Ständerkopf oder stellen Sie eine Schachtel unter den Ständer
legen Sie den Trichtermagneten in den Ständerkopf
schütten Sie das Schüttgut manuell über die Magnete
die ferromagnetischen Verunreinigungen werden an den Magneten aufgefangen
in den Sack oder in die Schachtel fällt lediglich das reine Material ohne Verunreinigungen
Hauptvorteile des Ständers
kippbarer Kopf
Ständer ist mit Rollen versehen
höhenverstellbar
Rohrleitungssysteme
Um den Einbau unserer Magnetabscheider in eine Rohrleitung zu erleichtern, werden für das Rohrleitungssystem Standardübergänge „eckig-rund“ und „rund-eckig“ angeboten.
Magnetabscheider für Tankwagen (MF CIS)
Dieser Magnetabscheider wurde für die Abscheidung ferromagnetischer Verunreinigungen aus trockenem Schüttgut, wie es z.B. in der Lebensmittel-, Chemie- oder Rohstoffindustrie vorkommt und das aus dem Tankwagen mit Druckluft entladen wird, entwickelt.
Der Magnetabscheider besteht aus zwei abnehmbaren Teilen: der Magneteinheit und dem Abscheidergehäuse. Die Magneteinheit wird mit den Magnetrohren mithilfe des Griffs aus dem Abscheidergehäuse herausgezogen. Dadurch kommt es zur Entmagnetisierung der rostfreien Rohre und zum Abfallen der ferromagnetischen Verunreinigungen.
Der Magnetabscheider endet mit parallelen Gewinden, die mit Übergangsstücken auf andere Rohrmaße umgerüstet werden können. Der Magnetabscheider kann an eine Rohrleitung DN 80 angeschlossen werden.
Die Anlage ist aus rostfreiem Stahl 1.4301 hergestellt und die Oberfläche sandgestrahlt. Auf Wunsch ist der Magnetabscheider auch in einer polierten Ausführung lieferbar.
Vorteile des Magnetabscheiders
einfache Handhabung und Reinigung
erfüllt die Normen für die Anwendung in der Lebensmittelindustrie
hergestellt aus rostfreiem Stahl 1.4301
Welche Stoffe kann man separieren?
Stoffe, die aus dem Tankwagen mit Druckluft entladen werden
Konstruktion, Ausführung des Magnetabscheiders „CIS“
Die Magnete befinden sich in einem rostfreien Gehäuse, so dass sie vor Beschädigung geschützt sind. Die Reinigung ist einfach, schnell und bequem.
Das Gesamtgewicht der Anlage beträgt 14 kg. Für die Handhabung reicht eine Person. Der Magnetabscheider ist mit einer Silikondichtung versehen (erfüllt die Normen für die Lebensmittelindustrie). Die Rohre mit den Magneten sind an die abnehmbare Magneteinheit angeschweißt. Der Abscheider besteht aus 4 Magnetrohren mit 30 mm Durchmesser. Die Einheit mit den Magnetrohren ist einschließlich der Dichtung an das Abscheidergehäuse mithilfe eines Bajonettverschlusses angeschlossen und mit Flügelmuttern gesichert.
Der Magnetabscheider ist mit sehr starken Neodym-Magneten (NdFeB)mit einer Magnetinduktion von 10.400 G bestückt. Diese Magnete können auch sehr feine Magnetteilchen auffangen. Auf Wunsch können wir auch Magnete mit einer Induktion höher als 14.000 G und einer Wärmebeständigkeit von 180 °C verwenden.
Anschluss des Systems:
Der Magnetabscheider wird standardmäßig mit Rohrgewindeanschlüssen G4“ (Ø 100 mm), alternativ G3“ (Ø 80 mm) geliefert. Durch eine entsprechende Rohrkupplung können diese angepasst werden. Optional können je nach Art der Rohrleitung andere Anschlüsse angebracht werden.
Reinigung des Magnetabscheiders:
Die Beseitigung der aufgefangenen ferromagnetischen Verunreinigungen ist sehr einfach. Zuerst müssen die Flügelmuttern und der Bajonettverschluss gelöst werden. Danach wird die Einheit mit den Magnetrohren aus dem Abscheidergehäuse herausgezogen, die Sicherung wird gelöst und die Magnete werden aus den Magnetrohren herausgezogen. Sobald die Rohre gesäubert sind, können die Magnete wieder in die Magneteinheit hineingeschoben werden
Magnetabscheider mit ausziehbaren Magnetrosten MSV – Classic
Magnetabscheider mit ausziehbaren Magnetrosten – MSV-EKO
Dieser Magnetabscheider wurde für die Abscheidung ferromagnetischer Verunreinigungen aus trockenem Schüttgut, wie es z.B. in der Lebensmittel-, Chemie- oder Rohstoffindustrie vorkommt und das aus dem Tankwagen mit Druckluft entladen wird, entwickelt.
Diese Magnetabscheidertypen eignen sich besonders für die Abscheidung ferromagnetischer Verunreinigungen aus freifallenden Schüttgütern mit guten Rieseleigenschaften. Den Grundbestandteil dieses Abscheiders bilden sog. herausziehbare Magnetroste, an denen die ferromagnetischen Verunreinigungen aufgefangen werden.
Konstruktion des herausziehbaren Magnetabscheiders
Der Magnetabscheider ist mit Dauermagneten bestückt. Entweder werden Ferrit- oder Neodym-Magnete (NdFeB) auf Basis seltener Erden verwendet, womit man vielfach höhere magnetische Induktion (Magnetkraft) erreicht. Roste, die mit diesen Magneten bestückt sind, können sogar schwach magnetische Verunreinigungen auffangen.
Die Magnetroste werden überwiegend paarweise in eine Schrankkonstruktion nach den von Ihnen gewünschten Maßen installiert. Die beiden übereinander angebrachten Magnetroste sind versetzt positioniert, wobei der obere Magnetrost ein Magnetrohr weniger hat. Aufgrund dieser Versetzung kommt das Schüttgut besser in Kontakt mit den Magnetrohren. Diese Art der Abscheidung ist sehr effektiv.
Die Magnetroste können aber auch eigenständig z.B. in einen Einfülltrichter eingebaut werden. In diesem Falle werden die Magnetroste mit sog. Verteilungsabdeckungen versehen, die immer über den Magnetrohren mittig montiert sind, damit das Schüttgut gleichmäßig über die Rohre verteilt wird.
Herausziehbarer Magnetabscheider – UP (MSV UP) - Magnetroste
Im Vergleich zum vorangegangenen Typ verfügt dieser Magnetabscheider über mehrere wesentliche Vorteile und Verbesserungen:
die Magnete sind mit dem Abscheidergehäuse fest verbunden, so dass während der Reinigungsarbeiten keine Verletzungsgefahr, verursacht durch plötzliche Anziehung der Magnete z.B. an eine Metallkonstruktion, droht.
dadurch wird auch das Risiko einer Beschädigung der Magnete verringert
einfachere Reinigung
bessere Arbeitssicherheit
während der Reinigung kommen die Metallverunreinigungen nicht mit den Magneten in Berührung
eine Reinigungsvorrichtung wird nicht benötigt
beschädigte Magnetrohre können mühelos ausgetauscht werden
Reinigung des Magnetabscheiders MSV UP
Austausch der rostfreien Deckrohre
Magnetrost STEFF (Gittermagnet)
Der Hauptgrund für die Herstellung dieses neuen Magnetrostes war die Erhöhung des Sicherheits- und Gesundheitsschutzes am Arbeitsplatz. Die Magnetkerne sind Bestandteil der rostfreien Deckrohre und der ganze Magnetrost bildet beim Herausziehen eine Einheit.
Ein weiterer Grund war die SenkungdesRisikos einer Beschädigung der Magnetroste. Bei Verwendung der STEFF-Magnetroste und einer entsprechenden Reinigungsvorrichtung droht keine Verunreinigung der Magnetkerne.
Reinigung des Magnetrostes
Die STEFF-Magnetroste werden herkömmlich gereinigt. Die Magnetkerne werden aus den rostfreien Deckrohren herausgezogen und die aufgefangenen Metallverunrei-nigungen fallen danach selbstständig ab oder eine spezielle Reinigungsvorrichtung wird verwendet. Die Reinigung ist einfach, sehr schnell und verhindert eine Beschädigung der Magnetkerne.
Reinigungsprozess - Animation
Reinigungsanlage
Für die herausziehbaren Magnetabscheider können wir eine spezielle Reinigungsvorrichtung, angefertigt nach Maß für den jeweiligen Magnetabscheider, anbieten. Diese Reinigungsvorrichtung vereinfacht die Handhabung mit den Magnetrosten und schützt vor allem die Magnetkerne vor Verunreinigungen.
Anleitung zur Gitterreinigung
Bereitschaftsmagnetabscheider für trockene Schüttgüter (PMS)
Wenn Sie nur hin und wieder eine kleinere Menge Schüttguts mit der Hand umzuschütten haben, dann ist für Sie dieser Ständer geeignet. In Verbindung mit einem Trichtermagneten kann ein einfacher und preiswerter Abscheider für trockenes Schüttgut gebildet werden.
Gebrauchsanweisung
klemmen Sie zuerst einen Plastiksack unter den Ständerkopf oder stellen Sie eine Schachtel unter den Ständer
legen Sie den Trichtermagneten in den Ständerkopf
schütten Sie das Schüttgut manuell über die Magnete
die ferromagnetischen Verunreinigungen werden an den Magneten aufgefangen
in den Sack oder in die Schachtel fällt lediglich das reine Material ohne Verunreinigungen
Hauptvorteile des Ständers
kippbarer Kopf
Ständer ist mit Rollen versehen
höhenverstellbar
Rohrleitungssysteme
Um den Einbau unserer Magnetabscheider in eine Rohrleitung zu erleichtern, werden für das Rohrleitungssystem Standardübergänge „eckig-rund“ und „rund-eckig“ angeboten.
Magnetabscheider für Tankwagen (MF CIS)
Dieser Magnetabscheider wurde für die Abscheidung ferromagnetischer Verunreinigungen aus trockenem Schüttgut, wie es z.B. in der Lebensmittel-, Chemie- oder Rohstoffindustrie vorkommt und das aus dem Tankwagen mit Druckluft entladen wird, entwickelt.
Der Magnetabscheider besteht aus zwei abnehmbaren Teilen: der Magneteinheit und dem Abscheidergehäuse. Die Magneteinheit wird mit den Magnetrohren mithilfe des Griffs aus dem Abscheidergehäuse herausgezogen. Dadurch kommt es zur Entmagnetisierung der rostfreien Rohre und zum Abfallen der ferromagnetischen Verunreinigungen.
Der Magnetabscheider endet mit parallelen Gewinden, die mit Übergangsstücken auf andere Rohrmaße umgerüstet werden können. Der Magnetabscheider kann an eine Rohrleitung DN 80 angeschlossen werden.
Die Anlage ist aus rostfreiem Stahl 1.4301 hergestellt und die Oberfläche sandgestrahlt. Auf Wunsch ist der Magnetabscheider auch in einer polierten Ausführung lieferbar.
Vorteile des Magnetabscheiders
einfache Handhabung und Reinigung
erfüllt die Normen für die Anwendung in der Lebensmittelindustrie
hergestellt aus rostfreiem Stahl 1.4301
Welche Stoffe kann man separieren?
Stoffe, die aus dem Tankwagen mit Druckluft entladen werden
Konstruktion, Ausführung des Magnetabscheiders „CIS“
Die Magnete befinden sich in einem rostfreien Gehäuse, so dass sie vor Beschädigung geschützt sind. Die Reinigung ist einfach, schnell und bequem.
Das Gesamtgewicht der Anlage beträgt 14 kg. Für die Handhabung reicht eine Person. Der Magnetabscheider ist mit einer Silikondichtung versehen (erfüllt die Normen für die Lebensmittelindustrie). Die Rohre mit den Magneten sind an die abnehmbare Magneteinheit angeschweißt. Der Abscheider besteht aus 4 Magnetrohren mit 30 mm Durchmesser. Die Einheit mit den Magnetrohren ist einschließlich der Dichtung an das Abscheidergehäuse mithilfe eines Bajonettverschlusses angeschlossen und mit Flügelmuttern gesichert.
Der Magnetabscheider ist mit sehr starken Neodym-Magneten (NdFeB)mit einer Magnetinduktion von 10.400 G bestückt. Diese Magnete können auch sehr feine Magnetteilchen auffangen. Auf Wunsch können wir auch Magnete mit einer Induktion höher als 14.000 G und einer Wärmebeständigkeit von 180 °C verwenden.
Anschluss des Systems:
Der Magnetabscheider wird standardmäßig mit Rohrgewindeanschlüssen G4“ (Ø 100 mm), alternativ G3“ (Ø 80 mm) geliefert. Durch eine entsprechende Rohrkupplung können diese angepasst werden. Optional können je nach Art der Rohrleitung andere Anschlüsse angebracht werden.
Reinigung des Magnetabscheiders:
Die Beseitigung der aufgefangenen ferromagnetischen Verunreinigungen ist sehr einfach. Zuerst müssen die Flügelmuttern und der Bajonettverschluss gelöst werden. Danach wird die Einheit mit den Magnetrohren aus dem Abscheidergehäuse herausgezogen, die Sicherung wird gelöst und die Magnete werden aus den Magnetrohren herausgezogen. Sobald die Rohre gesäubert sind, können die Magnete wieder in die Magneteinheit hineingeschoben werden
